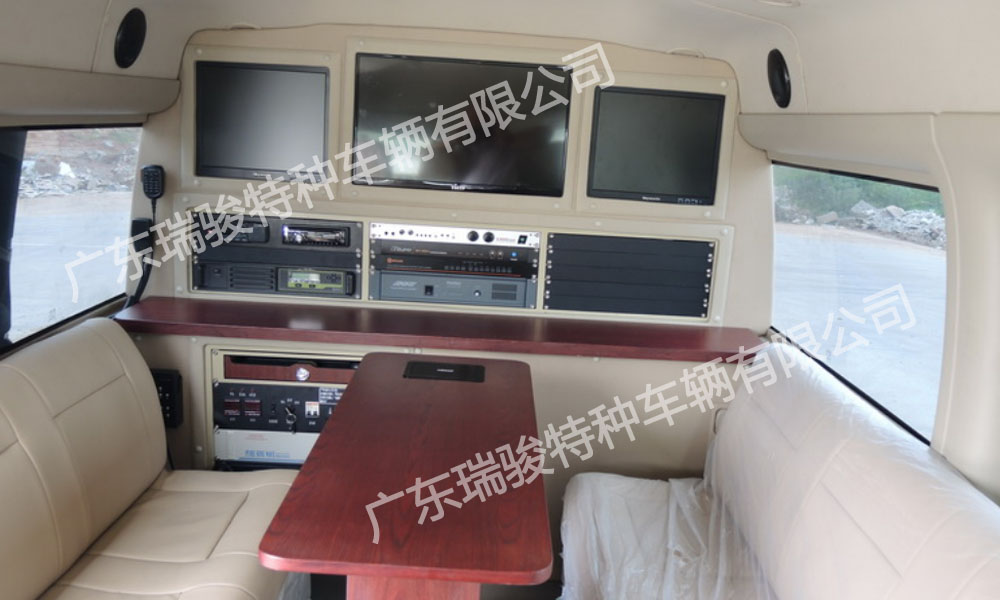

指挥车系统是又指挥网由一台以太网交换机作为骨架，网络终端设备组成包括一台便携式计算机终端、视频会议、语音网关等，系统内的网络终端连接到网络交换机后可互相通信，并在指挥桌面、信号接口窗留有RJ-45网络插座与网络交换机相连。与网络交换机相连的网络终端通过对外IP网络连接，可与固定指挥所或其他的指挥通信系统的网进行通信。实现现场信息处理、运行自动化软件等功能。
同时系统内配置卫星、有线通信设备、无线通信等对外连接设备，方便车内网络系统与外界其他网络系统的互连互通。车开到现场后，通过无线（车内配备的VSAT卫星设备）、有线等方式，将平台内的网络系统与固定指挥所及其他网络联通，实现指挥自动化系统的信息传输、信息处理和资源共享。
车内指挥网络内配置一套VOIP语音网关设备，用于组建电话网络。
便携机终端供操作人员办公使用，安装Office等办公软件及设备的监控软件等。
同时车内配置一套VOIP语音网关设备，用于组建电话网络。
2）系统对外网络互联
系统IP网络的对外连接是应急指挥保障的核心，是连接系统与军区固定指挥所的纽带。系统通过有线、无线、卫星等各种方式通信方式与军区固定指挥所的IP网络连接，为实现语音、图像、数据的传输提供业务链路，为固定指挥所的领导提供第一现场重要的决策依据。

图33   现场指挥网对外互联图
系统指挥网网络的对外连接提供了多种通信手段和标准接口，系统配有卫星通信、以太网口等，方便车应对各种各样的接入方式。
如上图所示，系统主要有以下几种方式对外进行网络互联，实现IP数据的传输：
方式一：VSAT卫星通信
VSAT卫星通信是应急事件最常用也是最可靠的通信手段，通过系统配置的卫星系统，可实现本系统与军区固定指挥所的IP网络连接，为IP语音、数据和视频传输提供链路。
方式二：地面有线网络
地面有线网络是最经济高效的连接方式，但受应急现场连接条件的限制，在应急现场条件具备的情况下，外界有以太网接入口并且距离接入点不大于100米的情况下，可以通过网线实现与其它网络的互连互通。
系统在执行任务过程中，可以通过系统内配置的光纤设备通过光缆连接指挥中心，光纤设备的接口延伸到车外信号接口窗上，用于本系统可通过附近的光纤接入点接入光线网络，实现与指挥中心之间数据的共享和交互。
3）电话交换网
车内建立以IP语音网关为核心的电话语音交换系统。通过对IP语音网关作适当的配置，可以实现车内的连接到IP语音网关的普通电话机相互拨打电话，也可以拨打连接到FXO口的外线电话（如：PSTN网络）；在车与指挥中心之间的卫星链路、光纤链路建立好之后，车内的电话机可拨到后方固定指挥中心进行通话。如下图所示：
